[基本信息]
刀型閘閥,也叫刀形閘閥,刀閘閥,適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道,靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室,閘板在側面導向槽內升降,并由底部的凸耳緊壓在閥座上,按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
刀型閘閥操作輕便靈活、體積小、通道流暢、阻止小、重量輕、易安裝、易拆卸,公稱尺寸DN50~DN800,可在工作壓力0.6MPa~1.5MPa,使用溫度≤100℃情況下正常工作。刀型閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。

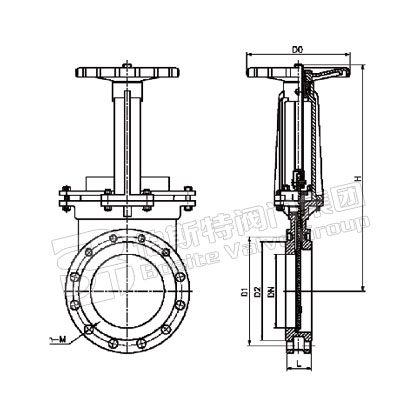

[閥門結構圖]
[標準參數]
設計標準 | API 600、API6D、ASME B16.34、GB/T 12234 |
結構長度 | ASME B16.10、API6D、GB/T 12221 |
連接標準 | ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592 |
壓力試驗 | API 598、GB/T 13927、JB/T 9092 |
壓力-溫度等級 | ASME B16.34 、GB/T 12224 |
[閥門特點]
1、超短結構長度,節省材料,可使管路系統整體重量大大減輕。
2、占用有效空間小,能有效支持管道的強度,可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼,耐腐性能大大提高,可有效的防止由 于閘板腐蝕引起的密封泄漏。
4、上密封填料采用柔性PTFE ,密封可靠、操作輕便靈活。
5、閘板具有閘刀的功能,能有效的閘斷介質中各類雜物。
6、如采用硬密封不銹鋼材質,閥瓣做噴焊處理的話,可以很好的擴展閥門對溫度,壓力的要求。
[適應工況]
刀型閘閥產品廣泛用于化工,煤炭,食品,污水,造紙,鋼鐵等到領域,是一種理想的密封閥門。
