[基本信息]

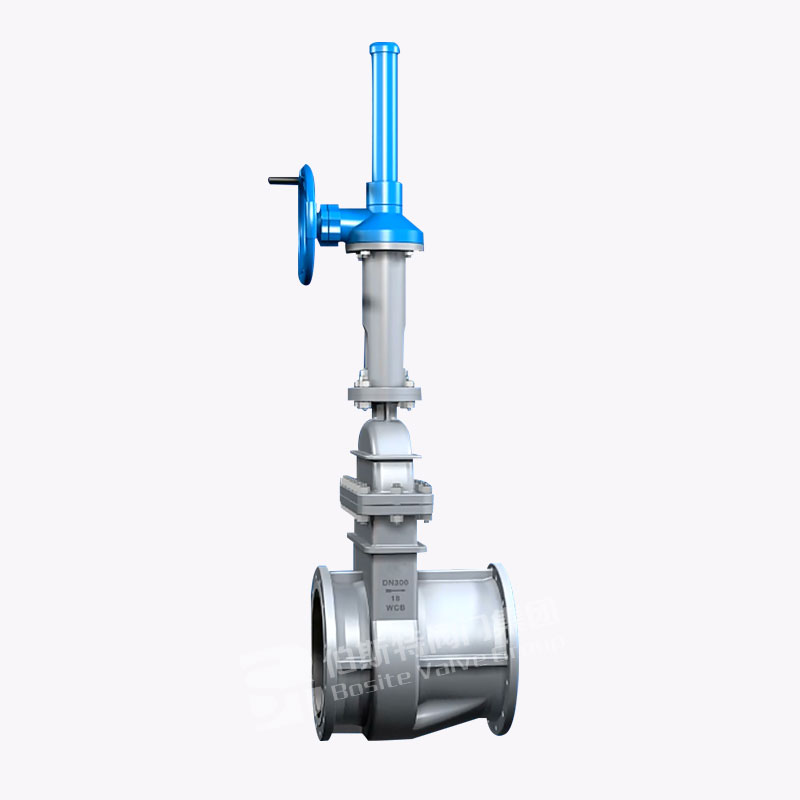

       高抗磨排渣閥設計規范參照GBT12234執行，是我公司與美國伯斯特公司共同研究，并根據廣大用戶在使用中存在的問題，先后經歷了四代產品的優化改進而成的國內外最先進的耐磨排渣閥產品，目前已獲得國家專利，專利號201220482529.8，產品采用直通式全流道設計，結構長度短，抗壓能力強，適用公稱壓力1.0-10.0MPa，公稱通徑DN50-DN1000，其特點解決了類似工況經常采用的常規平板刀閘閥的外泄漏、閘板薄不抗壓力易變形內泄漏嚴重、適用工況壓力范圍小等問題。

[標準參數]

[閥門特點]
1、高抗磨排渣閥鑄件為碳鋼、不銹鋼或雙相鋼等材質，采用硅溶膠工藝精密鑄造，鑄件尺寸精度高，可達CT4-6級，表面粗糙度Ra6.3-12.5，閥門外觀整潔美觀，無鑄造缺陷。
2、該產品在結構上增加了閥蓋，將常規平板刀閘閥的閘板密封，轉變?yōu)殚y桿密封，使密封形式更簡單更有效，防止外泄漏的產生，保護了閥門現場的工作和操作環境。
3、閥瓣采用平行閘板和帶斜面的5°楔塊的組合結構，較常規平板刀閘閥強度和抗壓能力強，不變形，密封性能更好。在閥門關閉時5o楔塊提供的擠壓力能使平行閘板的密封面在閥體密封面上形成足夠的密封比壓，防止閥門內泄漏的產生。
4、在閥瓣的平行閘板和5°楔塊之前設計有球面墊圈，該球面墊圈可在閥門關閉的過程中，使5°楔塊的斜面根據閥體出口斜面的角度，在圓周上自動調整一定的角度，使5°楔塊的斜面能更好的貼合在閥體出口斜面上，能將閥體出口斜面產生擠壓推力均勻的傳遞給平行閘板，有效的消除了二者在加工時所產生的微量誤差，簡化了產品加工和裝配工藝。
5、閘斷效果好，能有效的解決含渣及纖維介質閘斷后的泄露現象。
6、閥桿為不銹鋼材質，經過熱處理后，整體加工而成，與5°楔塊通過“T”型槽連接，保證閥桿的強度。
7、閥體和閘板的密封面可堆焊硬質合金或噴涂WC處理，流道內部可根據客戶需要噴涂WC、陶瓷粉以提高產品的耐磨性能。
8、閥體出口流道結構合理，設計有自動排渣口，不存渣、啟閉靈活、不卡阻。
9、可任意選擇驅動機構，常用的驅動型式有手動、傘齒輪傳動、電動、氣動、液動等，既能滿足簡單驅動的需求，又能滿足遠程自動化控制的需求。

[適應工況]
       廣泛應用于鋼鐵行業的高爐水沖渣和排渣系統，磷礦、磷化工、鐵礦、銅礦、鋁礦的礦漿以及煤化工、硫酸等液體管網，電廠行業的排渣系統等等。
